Automatyka

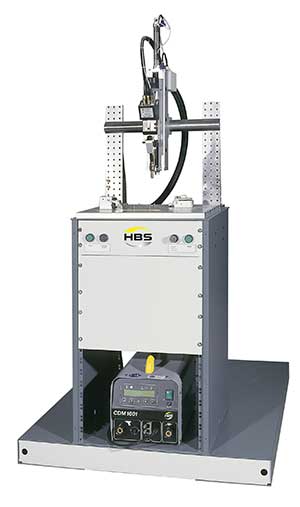

PC-S KAH412
PC-S
T-slot - powierzchna płyty 500 x 375 mm
Zakres zgrzewania M3 to M8, dia. 3 to 8 mm
(dia. 10/12/12.7 mm tylko po modyfikacji)
Długość trzpieni 8 to 40 mm (inne wymiary na żądanie)
Podawanie trzpieni Ręczne lub automatyczne
Dokładność zgrzewania ± 0.2 mm
Working stroke of welding head Z-max. = 125 mm, z-adjustable = 4 to 45 mm (bottom end stop)

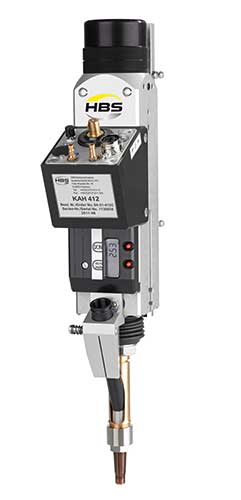

Typ głowicy zgrzeającej KAH 412, alternative KAH 412 LA
(nie załączona do urządzenia)
Max. liczba głowic zgrzewających 1
Podłączenia Elektryczne: 230 V, 16 A, 50 Hz
Pneumatyczne: 6 bar min/10 bar max./wew. węża dia. 6 mm
Wymiary LxWxH 1,200 x 1,000 x 2,000 mm
Weight 150 kg (bez pokrywy)

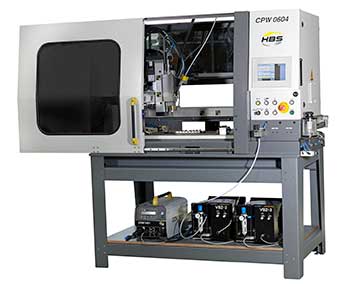

CPW-0604 KAH412 LA
CPW 0604
Powierzchnia robocza 600 x 420 x 120 mm;
(maksymalny zakres pracy dla 1 głowicy zgrzewającej)
T-slot powierzchna płyty 800 x 490 mm
Zakres zgrzewania M3 to M8, dia. 3 to 8 mm
(dia. 10/12/12.7 mm tylko po modyfikacji)
Długość trzpieni 8 to 40 mm (inne wymiary na żądanie)
Wydajność Do 30 trzpieni/min
Szybkość przechodzenia 25 m/min (X-Y), 20 m/min (Z)
Podawanie trzpieni Ręczne lub automatyczne
Dokładność pozycjonowania ± 0.2 mm
Dokładność powtarzania ± 0.05 mm
Rodzaje głowic zgrzewających KAH 412

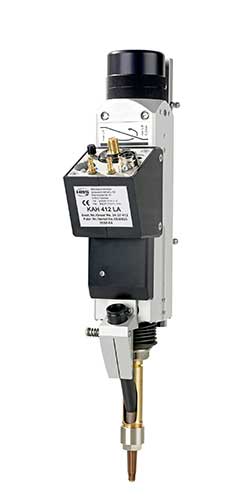

Opcjonalniel: KAH 412 LA
Max. ilość głowic zgrzewających 1
Podłączenia Elektryczne: 400 V, 16 A, 50 Hz Pneumatyczne: 6 bar min./10 bar max./wewnętrzny wąż dia. 6 mm
Wymiary LxWxH 1600 mm x 950 mm x 1900 mm
Waga Średnio. 640 kg

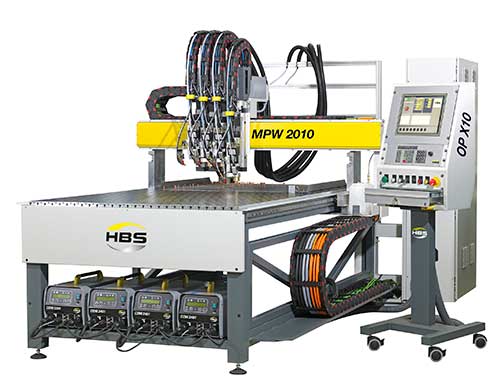

MPW2010
MPW 2010
Powierzchnia robocza 1,250 x 1,050 mm (MPW 1010);
1,250 x 2,250 mm (MPW 2010)
(maksymalny zakres pracy dla 3 głowicy zgrzewających)
Zakres zgrzewania M3 to M8, dia. 3 to 8 mm
(dia. 10/12/12.7 mm tylko po modyfikacji)
Długość trzpienia 8 to 40 mm (inne długości na zamówienie)
Wysajnoć Do 40 trzpieni/min
Szybkość przechodzenia 60 m/min
Podawanie trzpieni Automatycznie
Dokładność pozycjonowania ± 0.15 mm dla stalil i ± 0.2 mm dla aluminium
Dokładność powtarzania ± 0.05 mm
Rodzaje głowic zgrzewających KAH 412,opcjonalnie KAH 412 LA
Max. ilość głowic zgrzewających 4
Podłączenia Elektryczne: 400 V, 16 A (32 A), 50 Hz
Pneumatyczne: 6 bar min./10 bar max./wewnętrzny wąż dia. 6 mm
Wymiary LxWxH 2,300 x 2,350 x 2,200 mm
(MPW 1010);
3,500 x 2,350 x 2,200 mm
(MPW 2010)
